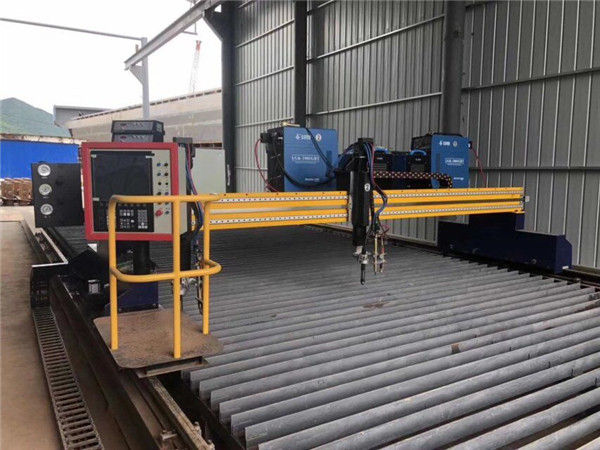

China big szie cnc gantry chama máquina de corte plasma

Informação básica

Espessura de corte: 1-50mm
Velocidade de corte: 0-5000mm / min
Tensão: AC220V
Gás: Oxigênio
Material de Trabalho: Ferro, Aço, Folhas de Alumínio, Folhas Galvanizadas
Espessura de trabalho: 0.5-30mm ou personalize
Potência: 8.5kw
Tensão de entrada: 380V 50Hz
Modo de trabalho: Golpe de arco intocado
Transmitir Maneira: Parafuso de Esfera Importado de Taiwan
Guia Ferroviário: Rodada de Trabalho de Precisão
Fonte de energia opcional: America Hypertherm e Ame
Curso do eixo Z: 0-70mm
Itam: Máquina de corte CNC para plasma

Descrição do Produto

É uma espécie de Equipamento de corte CNC com alta eficiência e alta precisão e pode reduzir a intensidade do trabalho.
Esta máquina usa o estilo pórtico e possui o estilo de corte a plasma ou chama. É fácil de manter e operar, e é confiável.
Tem construção compacta e racional, e o preço é razoável. É mais adequado para empresas de médio e pequeno porte comprarem e usarem.

Introdução à configuração e função principal

# Cadeia de arrasto forte - Tração e proteção, alta intensidade inteligente, rigidez ametabólica, instalação fácil, uso e equipamento confiável e fácil de abrir.
# Para proteger o cabo, faça com que a máquina pareça mais bonita
# Cabeças duplas - a cabeça do cortador de plasma pode cortar menos de 40 mm de espessura (depende da corrente da fonte de alimentação),
A cabeça do cortador de chama pode cortar 200 mm de espessura, pode perfeitamente atender às suas demandas de corte
# Interruptor de limite --- Use-o para controlar o movimento da peça ou a alimentação automática, para evitar acidentes de colisão
Trilho de guia # 24KGS - mais estável
# Sistema de corte Starfire e tensão de arco HYD automática THC ---
O sistema de controle numérico com alta disposição, o arco de golpe automático, o desempenho é estável, sistema de ajuste automático de altura
--- pode de acordo com a sua planicidade material, a cabeça de corte pode automaticamente estável e ajustar rapidamente.

Especificação técnica

NÃO	Item	especificação
1	Modelo	FMP2030
2	Espaço na pista horizontal	3m
3	Largura de corte efetiva	2m
4	Espaço longitudinal da via	4m
5	Comprimento de corte efetivo	3m
6	Velocidade de corte	20-25m / min
7	Precisão de corte	0.05mm
8	Espessura de corte	0-40mm - cabeça de corte a plasma 200mm - cabeça de cortador de chama
9	Sistema de corte	Sistema de corte Starfire (inglês)
10	Controle de altura do arco	Controle de altura de tensão da tocha de arco
11	Estrutura da tabela	Corpo inteiro em ferro, aço espesso
12	Motor	Servo motor YASKAWA do Japão - 3 jogos
13	Redutor de planeta	Japão SHIMPO
14	Potência do motor	750w
15	Maneira de transmissão	Equipamento de cremalheira de alta precisão
16	Trilho de guia	Todos os eixos usam trilho quadrado HIWIN
17	Válvula solenoide	Itália CEME
18	Fonte de energia	Hypertherm MAXPRO200A
19	Software de desenho	CAD
20	Software de aninhamento	Software FASTCAM da Austrália
21	Maneira da saída	Artcam, type3
22	Dimensão da tela LCD	10,4 polegadas
23	Modo de condução	Modo de condução
24	Dispositivo de regulação da altura	Altura da tensão do arco e alta ajustável elétrica
25	Pressão de gás	Máx. 0,1 Mpa
26	Pressão de oxigênio	Máx. 0,7 Mpa
27	Outras Partes	Um conjunto de bico de plasma enviado gratuitamente

Aplicação

Eles são amplamente utilizados em navios, carros, vasos de pressão de caldeiras, estruturas de aço, aviões, máquinas de engenharia e outros campos.
Eles usam o corte por chama para cortar aço carbono, usam plasma para cortar aço inoxidável, alumínio, cobre e outras placas de metal. Eles são especialmente adequados para corte em lote de desenho irregular.
