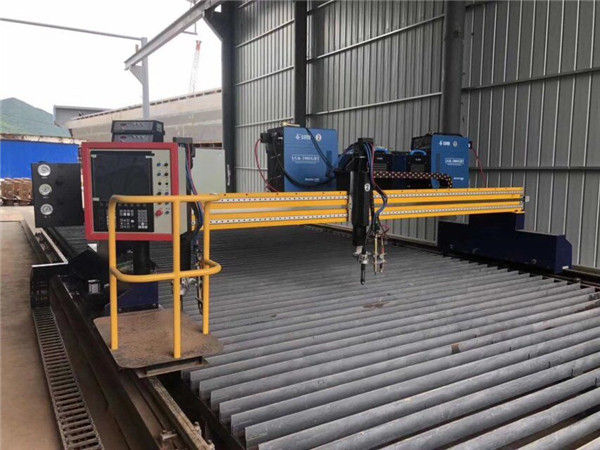

Máquina de corte por plasma de pórtico 3mx8m
Informação básica

Modelo: 3MX8M
Gás de corte: Oxigênio + Acetileno ou Propano
Sistema CNC: Beijing Start CNC
Motor e Driver: Motor e Motor de Passo
Software: Software Fastcam
Precisão em movimento: 0,01 mm por etapa
Modo de acionamento: guia linear e engrenagem de rack
Método de resfriamento da tocha de corte: resfriamento a ar ou água
Atual: Fonte de cortador de plasma 30-400A
Prazo de execução: 7 dias
Nest Software: Fastcam
Especificação: 3000X8000MM



Características

Estrutura 1.Allwelded, eixo Y, X com cremalheira e movimentação linear da guia, eixo Z com levantamento automático elétrico, para garantir a velocidade e a qualidade do corte.
2. Máquina com sistema de lubrificação, sistema de extração automática de fumaça e à prova de poeira. 3.A configuração é muito simples, todos os tipos de gráficos CAD podem ser lidos diretamente pelo nosso sistema através do disco U. O software pode editar gráficos automaticamente.
4. Interface do Udisk e software de conversão automática de código de corte para desenho CAD, o desenho CAD pode ser inserido diretamente no cortador através do disco U.
5.As dicas para cada operação são exibidas na tela a qualquer momento, para que os operadores possam usar nosso sistema sem serem treinados ou ler as instruções.
6.Luzes indicadoras para vários problemas. O diagnóstico do engate é claro de imediato e a manutenção é conveniente e rápida.
7.Existem chaves necessárias para o controle de movimento no carro da tocha, para que o operador possa mover a tocha facilmente para o local certo.
8. Com ponto de interrupção ou interrupção de energia, função de memória.

Parâmetro

Nome Máquina de corte CNC para pórtico
Modelo3000 × 6000 × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
Tipos de corteOxi-combustívelPlasmaOxi-combustível e plasma
EstruturaPórtico, acionamento duplo
Extensão da faixa e trilho de guia3000 × 6000mm
Tamanho de corte eficaz2400 × 4500mm
TransmissãoCarrinhos principais longitudinais e transversais: rack e pinhão Carrinho escravo transversal: correia de aço
Transmissão de tuboTransversal: Corrente de arrasto plástica industrial;

Longitudinal: Polias suspensas ou corrente de arrasto de aterramento

Espessura de corteAço macio de 6-150 mm



Aço macio de 2-40 mm, SS, Latão, Alumínio, etc. (Depende da capacidade do plasma)Oxi-combustível 6-150 mm;

Plasma: depende da capacidade do plasma;

Nº da tocha1 (2 é opção)1 (2 é opção)2
Controle de altura da tocha (THC)Controle motorizado da tocha (o CAP auto THC é opcional)Tensão do arco auto THC



THC automático de tensão de arco para corte a plasma

Controle motorizado da tocha para corte de oxi-combustível
